Description

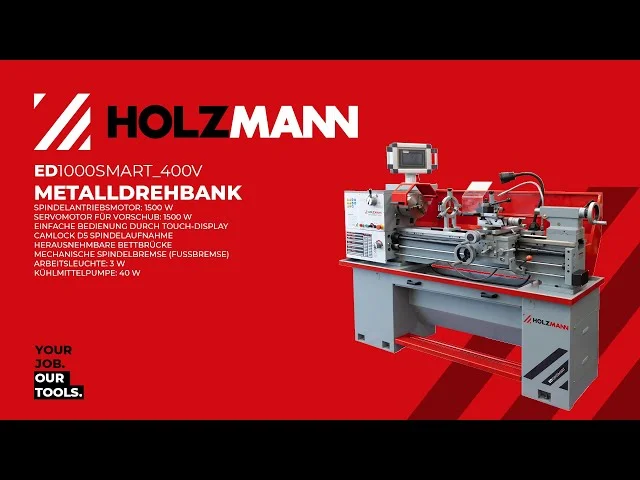

Holzmann ED1000SMART_400V Tour à métaux

• Le tour HOLZMANN ED1000SMART_400V est équipé d’un panneau de commande, d’une alimentation automatique pour les axes X et Z et d’une alimentation en liquide de refroidissement.
• Des pièces d’un diamètre maximal de 356 mm (ou 500 mm) peuvent être usinées (via le banc de la machine ou sans pont).

• Moteur d’entraînement de la broche de 1,5 kW et servomoteur de 1,5 kW pour l’alimentation en énergie.
• Tour à broche polyvalent et exceptionnellement durable avec avance et déplacement.
• Commande simple par écran tactile.
• Attachement de broche Camlock D5.
• Pompe de refroidissement incluse (40 W).
• Frein mécanique de la broche (frein à pied).
• Lampe de travail incluse (3 W).
• Pont de lit amovible.

• Tension 400 V / 3 / 50 Hz
• Dimensions d’installation en mm 1950 x 620 x 1690
• Largeur du lit en mm 186
• Hauteur du lit en mm 305
• Entraxe en mm 1000
• Hauteur centrale en mm 178
• Diamètre de pivotement max. du lit en mm Ø 356
• Diamètre de pivotement max. du chariot transversal en mm Ø 226
• Diamètre de pivotement max. sans pont en mm Ø 500
• Vitesse de la broche en tr/min L : 85-390 ; H : 390-1800
• Alésage de la broche en mm 51
• Cône de broche MT6 / MT6
• Cône de tête libre MT4 / MT4
• Avance longitudinale 0,02 – 0,75 mm/tour (30)
• Avance transversale 0,02 – 0,75 mm/tour (30)
• Course du chariot longitudinal en mm 780
• Course du chariot transversal en mm 178
• Course du chariot supérieur en mm 89
• Filet métrique en mm/tour 0,08 – 24 (65)
• Filet en pouces 1 – 112 TPI (75)
• Porte-outils max. 20 x 20 mm
• Déplacement de la broche en mm 100

• 3 mandrins Ø 200 mm avec mors de perçage et de tournage
• 4 mandrin Ø 200 mm
• mandrin
• 2x poinçons à centre fixe
• douille de réduction MK 6/4
• support fixe
• support de chariot
• panneau d’aggloméré
• système de refroidissement
• base en fonte
• calibre de filetage
• 1 outil de travail
