Benning 10237708 PV 1-1+ Set pour installations photovoltaïques

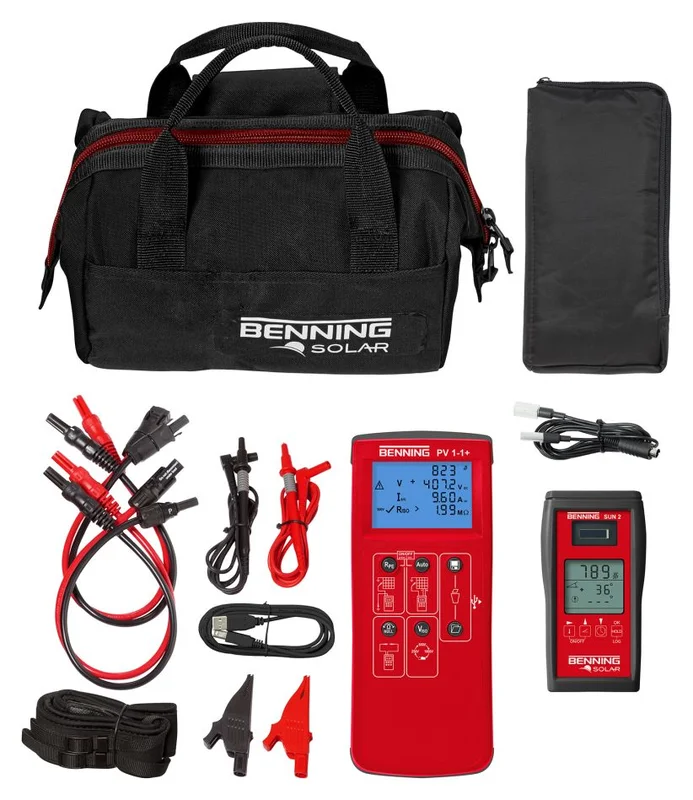

Set composé de. BENNING PV 1-1+ Testeur d’installation photovoltaïque (article no. 4405042101). BENNING SUN 2 Compteur d’irradiation et de température (article n° 44050420). BENNING PV 1-1+.

• Mesure de la résistance du conducteur de terre avec un courant de test de 200 mA
• Mesure de la tension à vide des modules solaires ou des chaînes PV jusqu’à 1000 VDC
• Mesure du courant de court-circuit via un circuit interne jusqu’à 15 ADC sans danger pour l’utilisateur
• Mesure de la résistance d’isolement entre les conducteurs DC actifs (+/-) et la terre avec une tension d’essai réglable de 250 V, 500 V, 1000 V DC
• Test fonctionnel via la mesure du courant jusqu’à 40 A AC/DC (au moyen de l’adaptateur de pince de courant BENNING CC 3, article no. 44044038)
• Le BENNING PV 1-1+ peut recevoir sans fil les valeurs mesurées (module PV et température ambiante, irradiation, date/heure) de l’instrument de mesure de l’irradiation et de la température BENNING SUN 2 (article no. 44050420).
• Norme : DIN EN 62446 (VDE 0126-23)
• Dimensions : 270 x 115 x 80 mm
• Poids : 1,2 kg
• Comprend une sacoche avec sangle de transport, des cordons de mesure de sécurité de 4 mm, des pinces crocodiles, des cordons de mesure de sécurité MC4/Sunclix, un logiciel de téléchargement/pilote (CD), un câble micro USB, des piles et un mode d’emploiBENNING SUN 2 :
• Mesure de l’irradiation solaire (W/m²) via une cellule de référence photovoltaïque
• Module photovoltaïque et température ambiante (°C)
• Boussole numérique et capteur d’inclinaison
• Via une connexion sans fil (433 MHz) au BENNING PV 1-1+/PV 2, les valeurs actuelles d’irradiation et de température sont sauvegardées pour le résultat de la mesure.
• Enregistreur de données pour 5000 enregistrements de données, comprenant l’irradiation solaire et la température du module et de l’environnement
• Horloge en temps réel intégrée avec horodatage
• Interface USB et logiciel de téléchargement pour la création d’un rapport de mesure sous MS Excel®.
• Enregistrement unique de la date et de l’heure intégré permettant de fusionner rétrospectivement les mesures de PV 1-1+ et SUN 2
• Norme : DIN EN 62446 (VDE 0126-23)
• Dimensions : 150 x 80 x 33 mm
• Poids : 350 g
• Comprend un sac, une housse de protection en caoutchouc, un module et un capteur de température ambiante, un câble USB, un logiciel de téléchargement (CD), des piles et un mode d’emploi.

• Indication : Affichage graphique (rétroéclairé)
• Résistance du conducteur de terre (Rpe) : 0,05 Ohm – 199 Ohm
• Tension à vide (Uo/c) : 5 V – 1000 V DC
• Courant de court-circuit (Is/c) : 0,5 A – 15 A DC
• Résistance d’isolation (Riso) : 0,05 MOhm – 199 MOhm
• Courant : 0,2 A – 40 A AC/DC via CC 3
• Rayonnement solaire : 100 W/m² – 1250 W/m² via SUN 2
• Température du module PV/de l’environnement : -30 °C à +125 °C via SUN 2
• Boussole : 0° – 360° via SUN 2
• Inclinaison : 0° – 80° via SUN 2
• Tension (2 pôles) : 30 V – 440 V AC/DC
• Fonction mémoire : 200 valeurs mesurées
• Interface : USB/433 MHz
• Logiciel : SOLAR Datalog
